So bestimmst du die Batteriegesundheit (State of Health, SoH) beim Ford Explorer

Dernutzbare Energiegehalt der HV-Batterie wird bei Elektroautos fortlaufend vom Batteriemanagementsystem (BMS) näherungsweise bestimmt. Dieser Wert kann beim elektrischen Ford Explorer per App mit dem Smartphone ausgelesen werden.

• 1 | Bevor du beginnst

  Alle modernen Fahrzeuge besitzen eine sogenannte OBD2-Schnittstelle. Die Abkürzung steht für On-Bord-Diagnose und ermöglicht Werkstätten das schnelle Auslesen von Fahrzeugdaten und abgespeicherten Fehlern. Mit Hilfe eines Bluetooth-fähigen OBD2 Adapters kann beim elektrischen Explorer auch die aktuell nutzbare Batteriekapazität über den OBD2-Port ausgelesen werden..

  Dafür wird ein OBD2 Interface benötigt, das es im Internet schon ab etwa 25 Euro zu kaufen gibt. Eine stabile Verbindung liefert das OBD2 Bluetooth Interface icar 2 BLE4.0 von vgate sowie das teurere MX+ von OBDLINK. Beide Dongle können bei Amazon bestellt werden:

  vgate icar 2 BLE(Affiliate-Link) OBDLINK MX+(Affiliate-Link)

  Jetzt benötigst du noch die passende App für dein Handy. Beim Ford Explorer kann der Energiegehalt der HV-Batterie mit der App Car Scanner ausgelesen werden. Eine Basis-Version der Diagnose-App kann kostenlos über den Google Play Store oder Apples App Store heruntergeladen werden.

• 2 | OBD2-Dongle anbringen

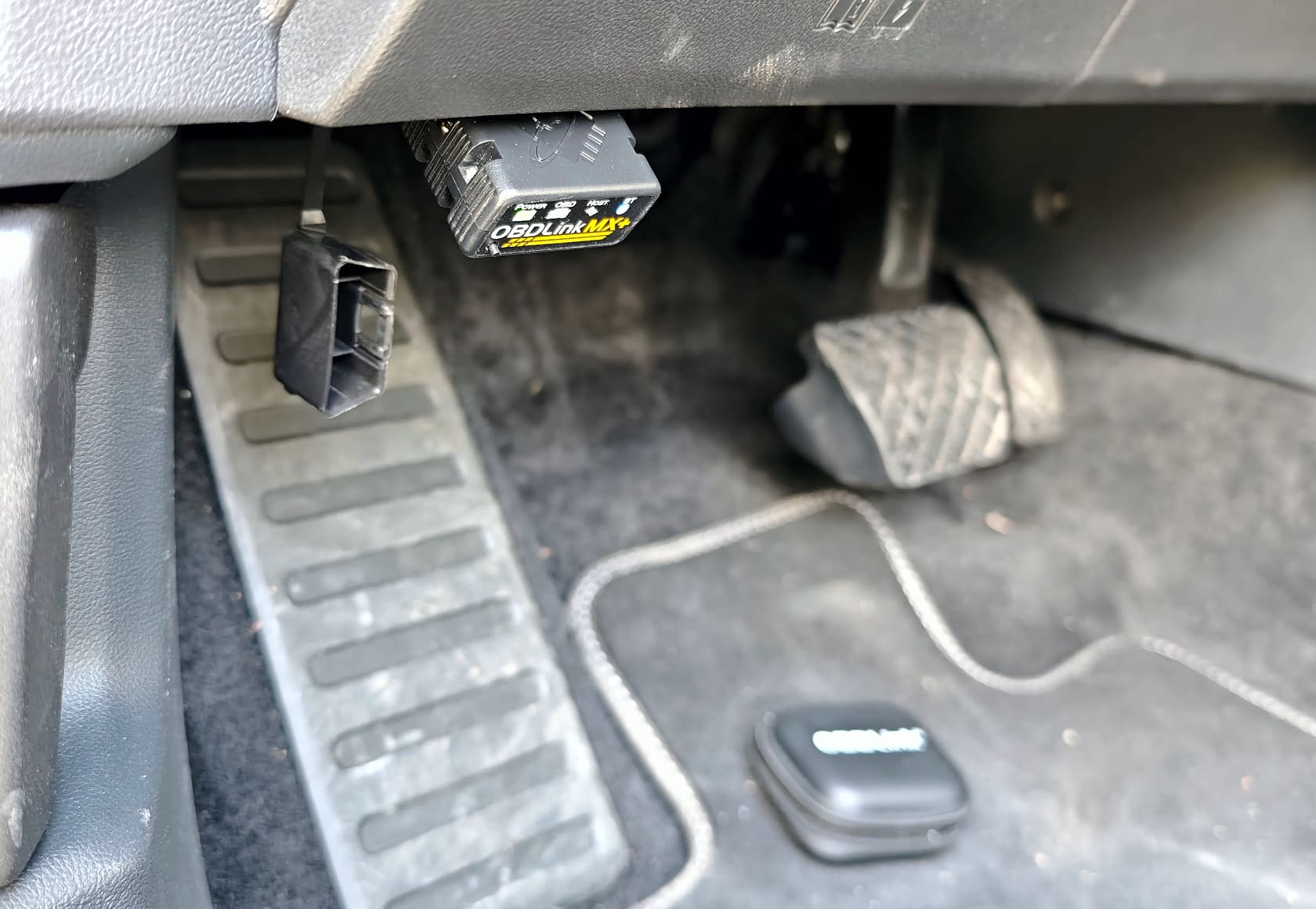

  Der OBD2 Dongle wird im Fußraum an den Diagnoseport des Ford Explorer angeschlossen.



• 3 | Auslesen der Batteriekapazität

  Kopple nun via Bluetooth den OBD2 Dongle mit deinem Smartphone und starte die App CarScanner.

  •
  •

  Schritt 1

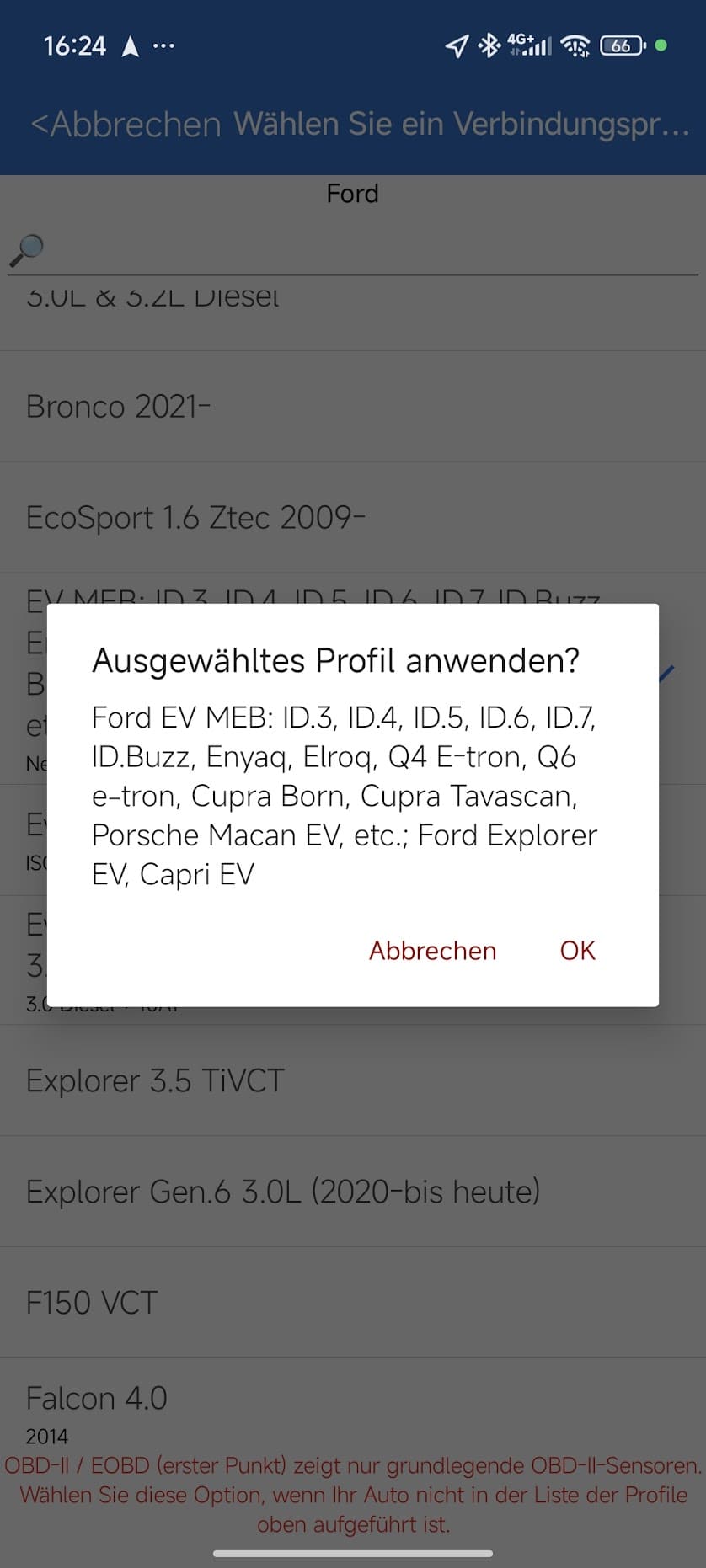

  Bevor die App mit dem Dongle verbunden wird, musst du zuerst das passende Fahrzeug auswählen. Klicke auf den Button Einstellungen und wähle im Menü unter dem Punkt Verbindungsprofil Ford EV MEB aus.

  Im Einstellungsmenü kannst du auch die korrekte Kopplung deines Smartphones mit dem Dongle kontrollieren und ggfl. anpassen.

  Schritt 2

  Verlasse das Einstellungsmenü und versetzte - falls noch nicht geschehen - das Fahrzeug in Fahrbereitschaft. Klicke auf den Butten Verbinden und warte bis die App eine Verbindung mit dem Fahrzeug hergestellt hat.

  Schritt 3

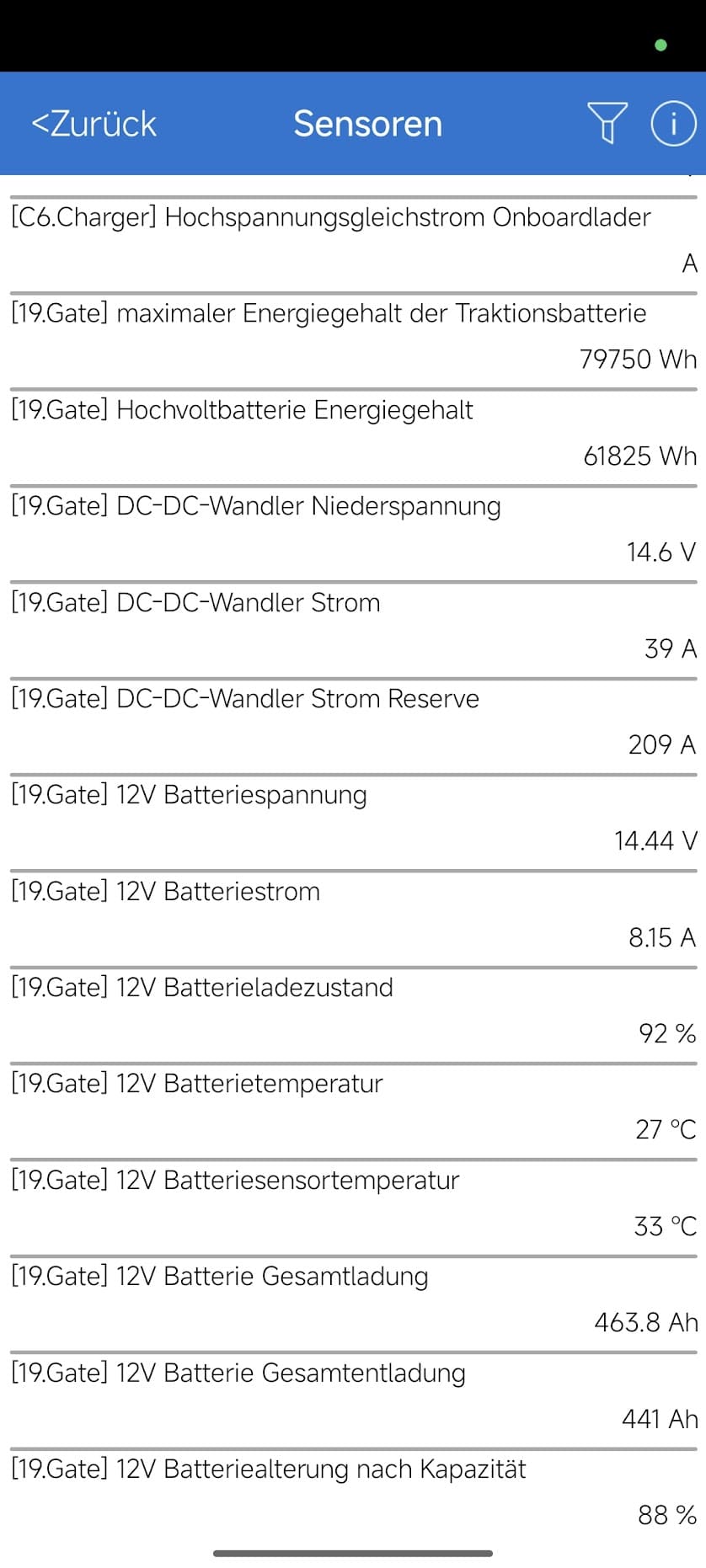

  Klicke anschließend auf den Button Sensoren. Hier werden dir alle abfragbaren Parameter angezeigt. Scrolle ziemlich weit nach unten bis zum Eintrag [19.Gate] maximaler Energiegehalt der Traktionsbatterie. Statt zu scrollen kannst du auch den Filter nutzen und nach Energiegehalt suchen.

  Die aktuelle Kapazität wird dir nun in Wattstunden Wh angezeigt.

• 4 | SoH berechnen

  Der Gesundheitszustand des Akkus in Prozent (SoH State of Health) kann nun aus dem Quotienten ausgelesener Energiegehalt und dem maximalen Netto-Energiegehalt der Traktionsbatterie im Neuzustand bestimmt werden.

  Batterievarianten Ford Explorer

  Explorer AWD 340 PS
  Batteriekapazität: 86 kWh, davon nutzbar 79 kWh

  Explorer RWD 286 PS
  Batteriekapazität: 82 kWh, davon nutzbar 77 kWh

  Explorer RWD 170 PS
  Batteriekapazität: 55 kWh, davon nutzbar 52 kWh

  Die Netto-Kapazität des ausgelesenen Ford Explorer AWD mit 340 PS aus obigen Beispiel beträgt 79 kWh (= 79.000 Wh). Mit Car Scanner wurde der maximale Energiegehalt mit 79.750 Wh ausgelesen. Der SoH lässt sich damit wie folgt bestimmen:

  SoH = (79.750 Wh / 79.000 Wh) * 100 = 100,9%

  Zum Zeitpunkt des Auslesens war der Explorer 11 Monate alt und hat eine Fahrstrecke von 12.500 km zurückgelegt. Der Akkuzustand wies zu diesem Zeitpunkt noch keine Degradation auf.
