So geht's: State of Health (SoH) beim smart 453 EQ (ED4) auslesen
Dank dem Engagement und der Arbeit des Github-Nutzers MyLab-Odyssee ist es möglich, die Akku-Daten des smart EQ fortwo und smart EQ forfour selbst auszulesen.
Bevor du beginnst

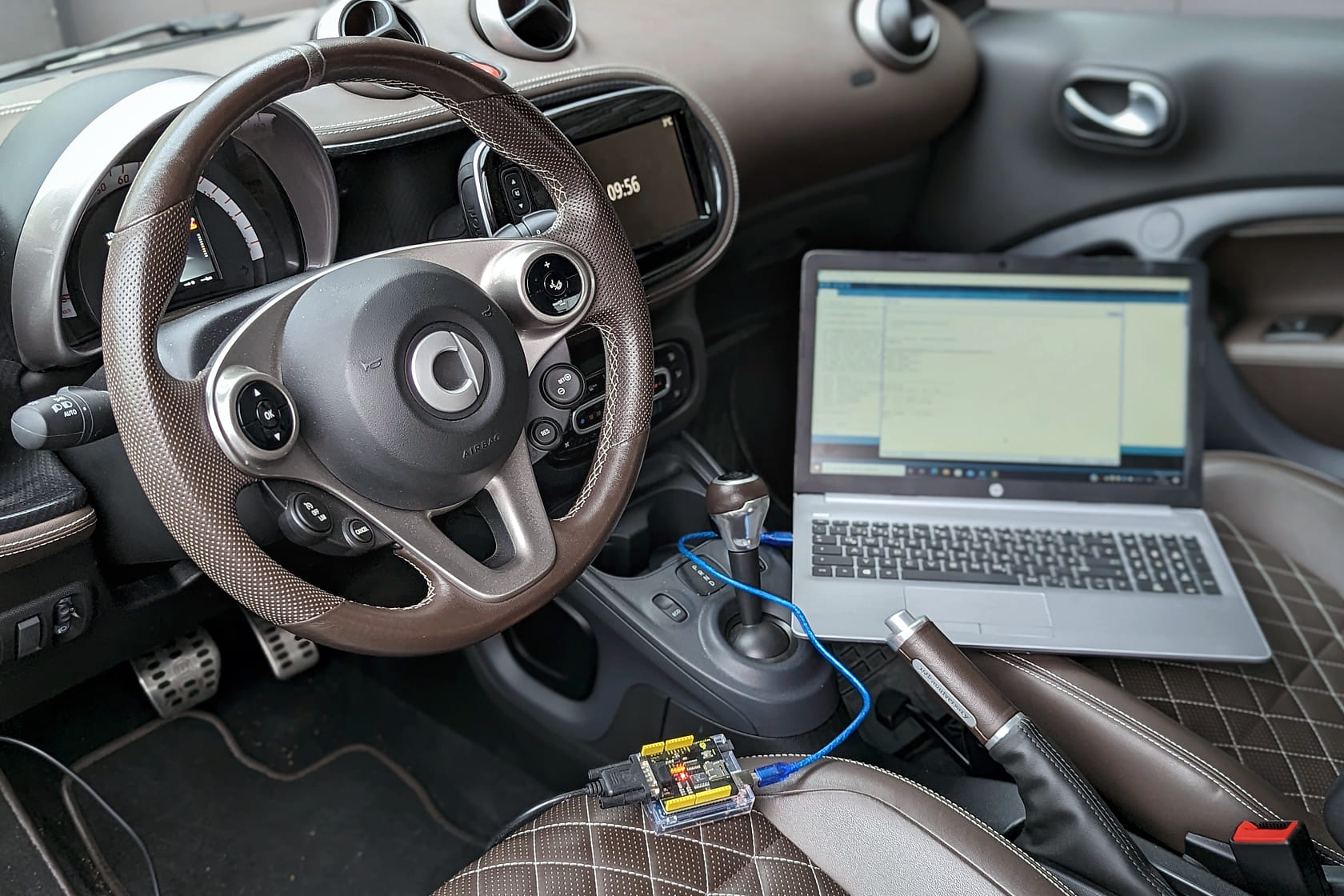

Zum Auslesen benötigst du neben der Software einen Arduino mit einem CAN-Bus-Shield, der mit dem OBD2-Port des smart und einem Laptop verbunden wird.
Die benötigte Software sowie eine Dokumentation zum Bau der Hardware findest du auf der Github-Seite von MyLab-Odyssee:
https://github.com/MyLab-odyssey/ED4scan
Statt die Hardware selbst zu bauen, kannst du auch ein fertiges Batterie-Auslesetool auf der folgenden Seiten bestellen:
Mit einem fertigen Batterie-Auslesetool und einem Laptop mit installiertem Arduino erfolgt das Auslesen dann wie folgt:
-
1 | Auslesetool mit Laptop verbinden
Schließe das USB-Kabel des Batterie-Auslesetool an einen Laptop an. Starte Arduino und lade die Skizze „ED4scan.ino".
Wenn dein smart über einen optionalen 22 kW Lader verfügt, öffne den Tap _OBL_dfs.h und und trage bei boolean const FASTCHG "true" ein.
Klicke anschließend in der Menüleiste auf Werkzeuge -> Serieller Monitor. Diagnose-Tool und Laptop sind miteinander verbunden, wenn keine Fehlermeldung erscheint und im Monitorfester .CONNECTED ausgegeben wird.
Achte darauf, dass in der Statusleiste des Ausgabefensters Zeilenumbruch CR und 115200 Baud eingestellt ist.
-
2 | OBD2-Port
Verbinde nun das Diagnose-Tool mit dem OBD2-Port des smarts und schalte die Zündung des Fahrzeugs an. Der OBD2-Anschluss befindet sich im Fussraum auf der Fahrerseite links unter dem Armaturenbrett.
-
3 | SoH auslesen
Um den State of Health (SoH) des Akkus abzurufen, tippe BMS SOH in die Befehlszeile ein und drücke die Enter-Taste.
Im Monitorfenster wird der nutzbare Energieinhalt des Akkus in Amperestunden (Ah) sowie der State of Health (SoH) in Prozent angegeben. Im Beispiel unten wurde der Akku eines 3 Jahre alten smart ED4 mit einer Kilometerleistung von 8.627 km ausgelesen. Die Restkapazität des Fahrzeugs von 48,925 Ah bedeutet einen SoH von 96,0%.
TIPP: Wird ALL in die Befehlszeile eingegeben, können noch mehr Akku-Daten ausgelesen werden.
