So geht's: Gesundheitszustand (SoH) beim e-Golf bestimmen

Der nutzbare Energiegehalt von Lithium-Ionen Akkus nimmt mit der Zeit aufgrund chemischer Reaktionen im Inneren der Zellen ab. Bei gebrauchten Elektroautos kann die HV-Batterie daher noch die Kapazität eines Neuwagens besitzen oder schon stärker an Speicherfähigkeit verloren haben.

Der tatsächlich nutzbare Energiegehalt der HV-Batterie wird bei Elektroautos fortlaufend von dem Batteriemanagementsystem (BMS) ermittelt und kann beim VW e-Golf u.a. mit dem Handy und der Diagnose-App OBDeleven ausgelesen werden.

• 1 | Bevor du beginnst

  OBDeleven ist eine Cloud-basierte Diagnosesoftware, mit der u.a. bei Fahrzeugen des VW-Konzerns Fehlercodes gelöscht, Anpassungen der Fahrzeugprogrammierung vorgenommen und Live-Daten angesehen werden können. Letztere Funktion ermöglicht es, den aktuellen Energiegehalt der HV-Batterie auszulesen.

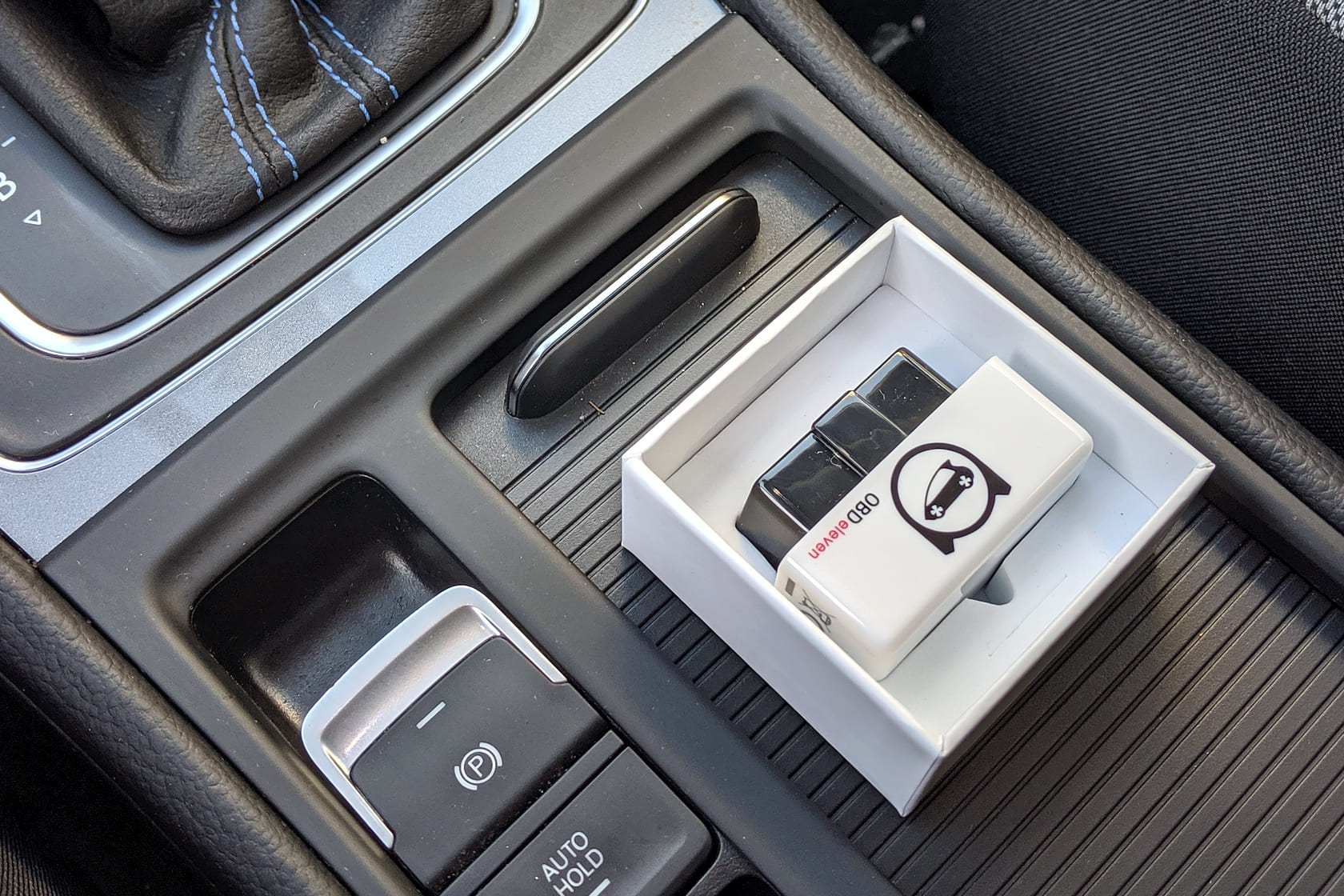

  Die App kann kostenlos über den Google Play Store, Apples App Store oder bei Huawei App Gallery heruntergeladen werden. Allerdings benötigst du noch einen speziellen OBD2-Adaper von OBDeleven. Andere Adapter funktionieren nicht. Den OBD2-Diagnose-Dongle kannst du bei amazon bestellen:

  OBD2-Diagnose-Scan-Werkzeug der nächsten Generation(Affiliate-Link)

• 2 | OBD2-Dongle anbringen

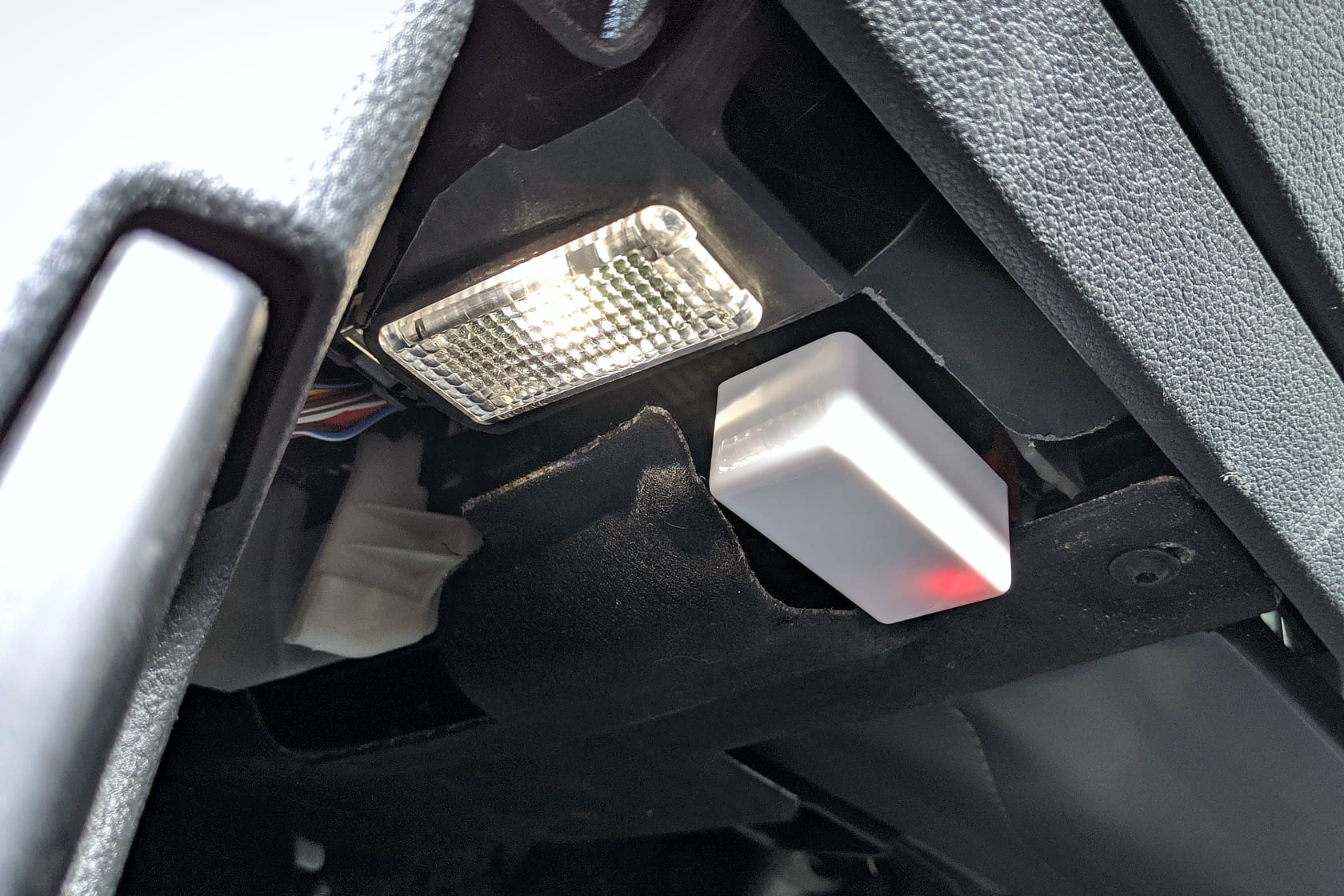

  Beim VW e-Golf befindet sich der OBD2-Port im Fahrer-Fußraum an der Unterseite des Armaturenbrettes. Der OBD2-Dongle wird einfach auf die Schnittstelle aufgesteckt.

• 3 | Auslesen der Batteriekapazität

  Vor dem Auslesen des maximal nutzbaren Energieinhalts muss der e-Golf auf 100% geladen werden. Bei einem geringeren Ladestand der HV-Batterie liest man ansonsten einen entsprechend geringeren nutzbaren Energieinhalt aus, der nicht zum direkten Bestimmen des SoH geeignet ist.

  Wenn der e-Golf vollgeladen ist, kopple via Bluetooth den OBD2 Dongle mit deinem Smartphone und starte die App OBDeleven.





  Schritt 1

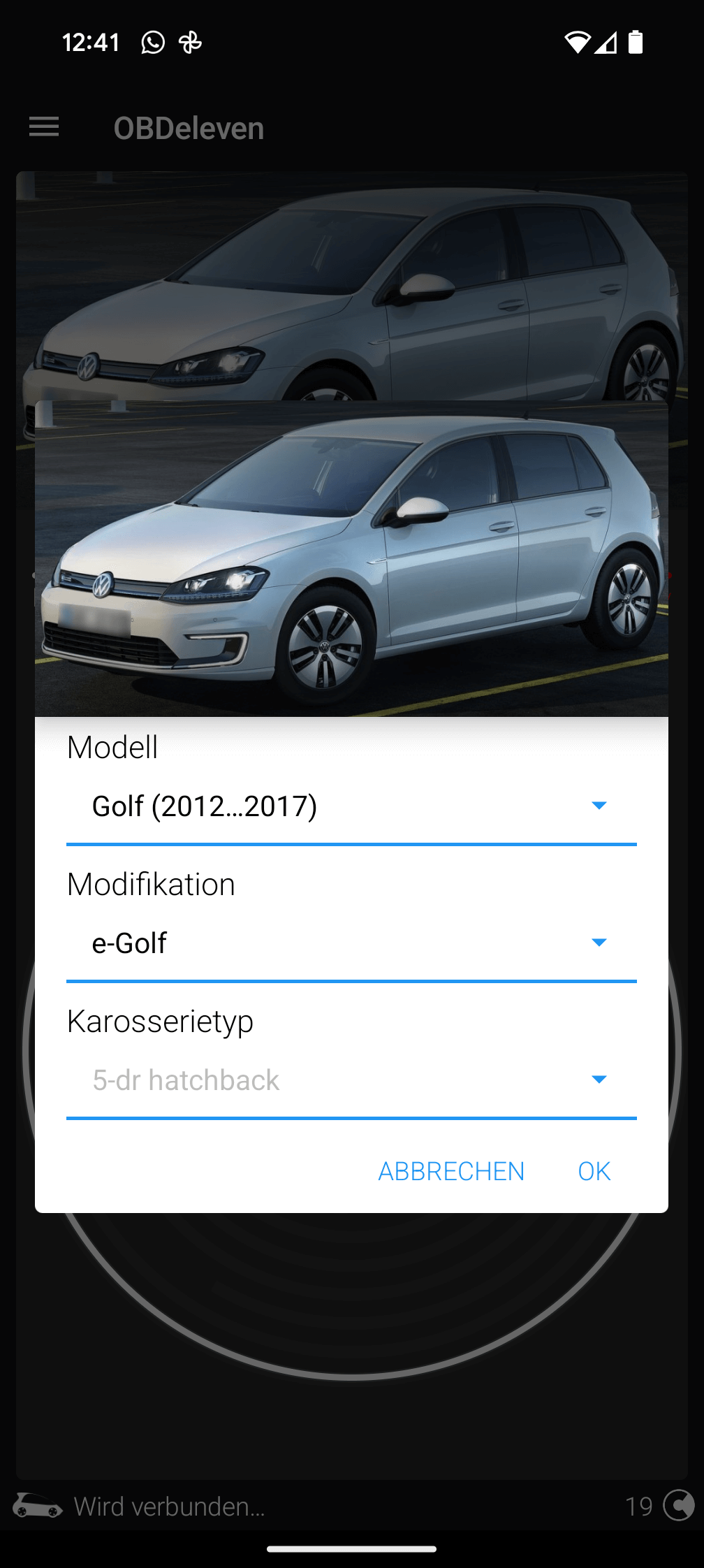

  Setze den e-Golf in Fahrbereitschaft und klicke auf den Button Verbinden. Lege anschließend das passende Fahrzeug an.

  Schritt 2

  Das Durchführen eines Fehlerscan ist zum Auslesen des Energieinhaltes der HV-Batterie nicht erforderlich. Klicke stattdessen unten rechts auf den Button mit den 3 Strichen, um zur Auswahl der Steuergeräte zu gelangen.

  Schritt 3

  Wähle bei den Steuergeräten das Steuergerät 19 Diagnoseinterface für Datenbus.

  Schritt 4

  Klicke auf der nächsten Seite auf den Button Live-Daten.

  Schritt 5

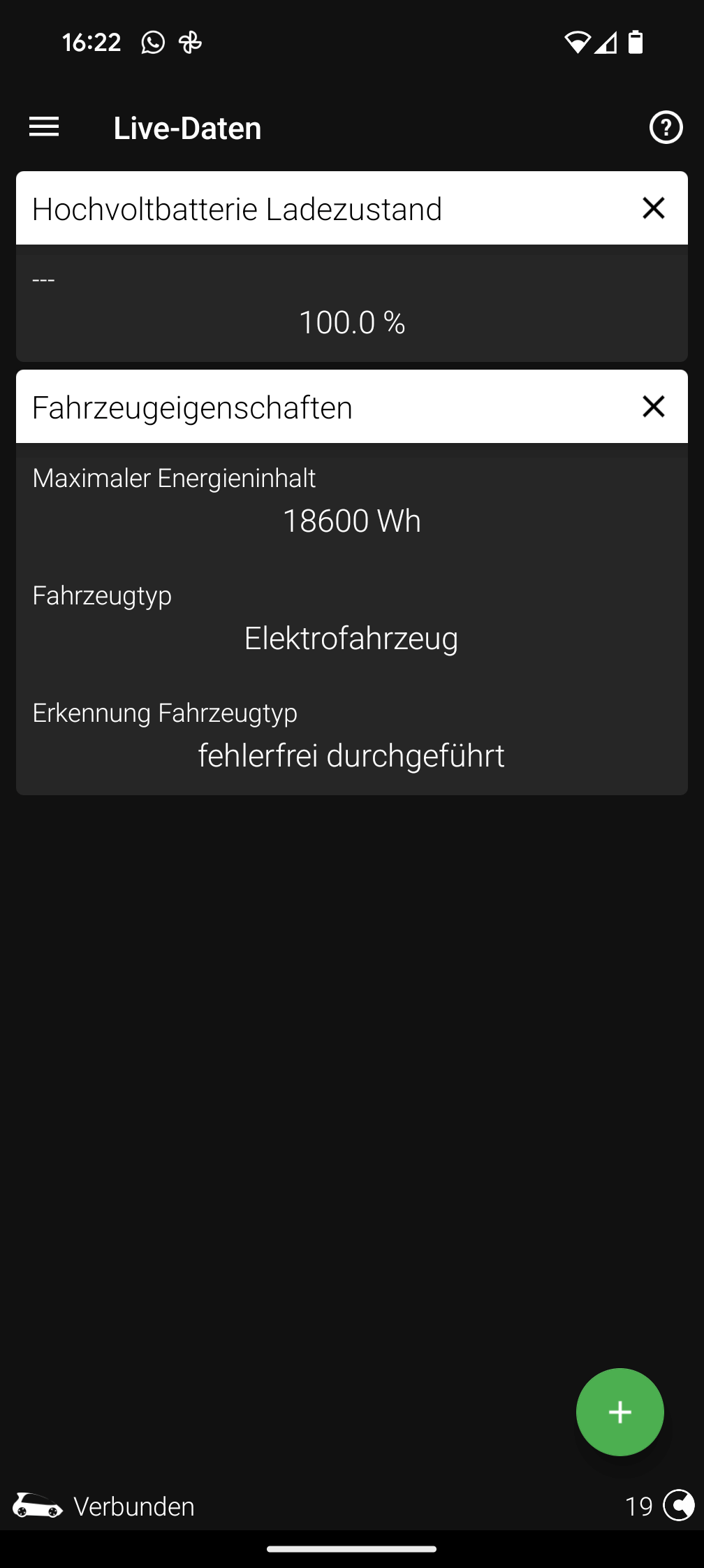

  Suche bei den Live-Daten den Eintrag Fahrzeugeigenschaften und bestätige mit OK. Anschließend bekommst du den maximalen Engergiegehalt in Wh angezeigt.

• 4 | SoH berechnen

  Der Gesundheitszustand des Akkus in Prozent (SoH State of Health) kann nun aus dem Quotienten ausgelesener Engergiegehalt und maximaler Netto-Energiegehalt der Traktionsbatterie im Neuzustand bestimmt werden.

  Batterievarianten VW e-Golf

  VW e-Golf 136 PS
  Batteriekapazität: 35,8 kWh, davon nutzbar 31,5 kWh

  VW e-Golf 116 PS
  Batteriekapazität: 24,2 kWh, davon nutzbar 21,1 kWh

  Im Neuzustand beträgt der maximale Netto-Energiegehalt der Traktionsbatterie des VW e-Golfs der ersten Generation 21,1 kWh (= 21.100 Wh). Im Beispiel oben wurde mit OBDeleven bei einem Ladestand von 100% der aktuelle Engergiegehalt mit 18.600 Wh ausgelesen. Der SoH lässt sich damit wie folgt bestimmen:

  SoH = (18.600 Wh / 21.100 Wh) * 100 = 88%

  Die Akku-Degradation beträgt somit 12 Prozent. Zum Zeitpunkt des Auslesens war der e-Golf 8,5 Jahre alt und wies einen Kilometerstand von 110.000 km auf.
